ТДВ «Хмельницькзалізобетон» виготовляє широкий асортимент плит перекриття методом екструзії на сучасних технологічних лініях безопалубного формування компаній «Elematic» (Фінляндія). Головна відмінність методу екструзії полягає в тому, що екструдер здійснює формовку плити за допомогою тиску, за рахунок чого суміш ущільнюється набагато краще бетон має більш високі експлуатаційні характеристики.
Плити мають чіткі геометричні розміри та високу якість поверхонь. Технологія виробництва забезпечує суворе дотримання заданих геометричних параметрів та відповідає всім стандартам.
Плити перекриття використовують у будівництві житлових і промислових об’єктів з несучими стінами з цегли або блоків, а також в каркасних і каркасно-монолітних будівлях.
ПЛИТИ ПЕРЕКРИТТЯ ЗАЛІЗОБЕТОННІ БАГАТОПУСТОТНІ БЕЗОПАЛУБКОВОГО ФОРМУВАННЯ
Приклад умовного позначення:
ПБ 60.15-8-12К7-9К7-5ВрII
ПБ – плита залізобетонна багатопустотна, висотою перерізу 220 мм;
60– довжина плити 5980 мм;
15– ширина плити 1500 мм;
8 – розрахункове навантаження — 7,85 МПа (800кг/м2);
12К7 – армування нижньої зони плити попередньо напруженими канатами класу К7 діаметром 12 мм;
5ВрII – армування верхньої зони плити попередньо напруженим дротом класу 5ВрII

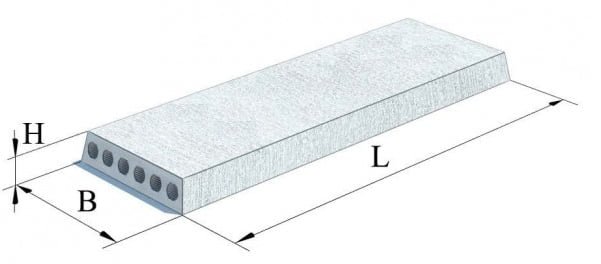

| Найменування | L, мм | B, мм | H, мм | Клас бетону | Об’єм виробу, м³ | Вага, т |
| ПБ 24.15-8-9К7 | 2380 | 1500 | 220 | С30/35 | 0.78 | 1.08 |
| ПБ 30.15-8-9К7 | 2980 | 0.97 | 1.35 | |||
| ПБ 36.15-8-9К7 | 3580 | 1.17 | 1.62 | |||
| ПБ 42.15-8-9К7 | 4180 | 1.36 | 1.89 | |||
| ПБ 48.15-8-9К7 | 4780 | 1.56 | 2.16 | |||
| ПБ 54.15-8-9К7 | 5380 | 1.75 | 2.43 | |||
| ПБ 57.15-8-9К7 | 55680 | 1.85 | 2.57 | |||
| ПБ 60.15-8-12К7-5ВрII | 5980 | 1.95 | 2.71 | |||
| ПБ 63.15-8-12К7-5ВрII | 6280 | 2.05 | 2.84 | |||
| ПБ 66.15-8-12К7-5ВрII | 6580 | 2.15 | 2.98 | |||
| ПБ 72.15-8-12К7-5ВрII | 7180 | 2.34 | 3.25 | |||
| ПБ 78.15-8-12К7-5ВрII | 7780 | 2.54 | 3.52 | |||
| ПБ 84.15-8-12К7-5ВрII | 8380 | С35/45 | 2.73 | 3.79 | ||
| ПБ 90.15-8-12К7-5ВрII | 8980 | 2.93 | 4.06 | |||
| ПБ 93.15-8-12К7-5ВрII | 9280 | 3.03 | 4.20 |
ПЛИТИ ПЕРЕКРИТТЯ БАГАТОПУСТОТНІ БЕЗОПАЛУБКОВОГО ФОРМУВАННЯ шириною 1200 мм та товщиною 220 мм
(Робочі креслення 1105-ПЕ-0-1)
Приклад умовного позначення:
ПБ 72.12-8-12К7-5ВрII
ПБ – плита залізобетонна багатопустотна, висотою перерізу 220 мм;
72– довжина плити 5980 мм;
12– ширина плити 1200 мм;
8 – розрахункове навантаження — 7,85 МПа (800кг/м2);
12К7 – армування нижньої зони плити попередньо напруженими канатами класу К7 діаметром 12 мм;
5ВрII – армування верхньої зони плити попередньо напруженим дротом класу 5ВрII
| Найменування | L, мм | B, мм | H, мм | Клас бетону | Об’єм виробу, м³ | Вага, т |
| ПБ 24.12-8-9К7 | 2380 | 1200 | 220 | С30/35 | 0.63 | 0.89 |
| ПБ 30.12-8-9К7 | 2980 | 0.79 | 1.12 | |||
| ПБ 36.12-8-9К7 | 3580 | 0.95 | 1.34 | |||
| ПБ 42.12-8-9К7 | 4180 | 1.10 | 1.57 | |||
| ПБ 48.12-8-9К7 | 4780 | 1.26 | 1.79 | |||
| ПБ 54.12-8-9К7 | 5380 | 1.42 | 2.02 | |||
| ПБ 57.12-8-9К7 | 5680 | 1.50 | 2.13 | |||
| ПБ 60.12-8-12К7-5ВрII | 5980 | 1.58 | 2.24 | |||
| ПБ 63.12-8-12К7-5ВрII | 6280 | 1.66 | 2.36 | |||
| ПБ 66.12-8-12К7-5ВрII | 6580 | 1.74 | 2.47 | |||
| ПБ 72.12-8-12К7-5ВрII | 7180 | 1.90 | 2.69 | |||
| ПБ 78.12-8-12К7-5ВрII | 7780 | 2.05 | 2.92 | |||
| ПБ 84.12-8-12К7-9К7 | 8380 | 2.21 | 3.14 | |||
| ПБ 90.12-8-12К7-9К7 | 8980 | С35/45 | 2.37 | 3.37 | ||
| ПБ 93.12-8-12К7-9К7 | 9280 | 2.45 | 3.48 | |||
| ПБ 96.12-8-12К7-9К7 | 9580 | 2.53 | 3.59 |
ПЛИТИ ПЕРЕКРИТТЯ БАГАТОПУСТОТНІ БЕЗОПАЛУБКОВОГО ФОРМУВАННЯ шириною 1200 мм та товщиною 160 мм
7ПБ 60.12-8-12К7-5ВрII
7ПБ – плита залізобетонна багатопустотна, висотою перерізу 160 мм;
60– довжина плити 5980 мм;
12– ширина плити 1200 мм;
8 – розрахункове навантаження — 7,85 МПа (800кг/м2);
12К7 – армування нижньої зони плити попередньо напруженими канатами класу К7 діаметром 12 мм;
5ВрII – армування верхньої зони плити попередньо напруженим дротом класу 5ВрII
| Найменування | L, мм | B, мм | H, мм | Клас бетону | Об’єм виробу, м³ | Вага, т |
| 7ПБ 24.12-8-9К7 | 2380 | 1200 | 160 | С30/35 | 0.46 | 0.71 |
| 7ПБ 27.12-8-9К7 | 2680 | 0.51 | 0.80 | |||
| 7ПБ 30.12-8-9К7 | 2980 | 0.57 | 0.89 | |||
| 7ПБ 33.12-8-9К7 | 3280 | 0.61 | 0.95 | |||
| 7ПБ 36.12-8-9К7 | 3580 | 0.69 | 1.07 | |||
| 7ПБ 39.12-8-9К7 | 3880 | 0.74 | 1.16 | |||
| 7ПБ 42.12-8-9К7 | 4180 | 0.80 | 1.25 | |||
| 7ПБ 45.12-8-9К7 | 4480 | 0.86 | 1.34 | |||
| 7ПБ 48.12-8-9К7 | 4780 | 0.92 | 1.43 | |||
| 7ПБ 54.12-8-9К7 | 5380 | 1.03 | 1.61 | |||
| 7ПБ 57.12-8-9К7 | 5680 | 1.09 | 1.70 | |||
| 7ПБ 60.12-8-12К7-5ВрII | 5980 | 1.15 | 1.79 | |||
| 7ПБ 63.12-8-12К7-5ВрII | 6280 | 1.21 | 1.88 | |||
| 7ПБ 66.12-8-12К7-5ВрII | 6580 | С35/45 | 1.26 | 1.97 | ||
| 7ПБ 72.12-8-12К7-5ВрII | 7180 | 1.38 | 2.15 |
ПЛИТИ ПЕРЕКРИТТЯ БАГАТОПУСТОТНІ БЕЗОПАЛУБКОВОГО ФОРМУВАННЯ шириною 1200 мм та товщиною 320 мм
ПБК 102.12.32-8-12К7-9К7
ПБК – плита залізобетонна багатопустотна, висотою перерізу 320 мм;
102 – довжина плити 10180 мм;
12 – ширина плити 1200 мм;
32 – висота плити 320 мм;
8 – розрахункове навантаження — 7,85 МПа (800кг/м2);
12К7 – армування нижньої зони плити попередньо напруженими канатами класу К7 діаметром 12 мм;
9К7 – армування верхньої зони плити попередньо напруженими канатами класу К7 діаметром 9 мм
| Найменування | L, мм | B, мм | H, мм | Клас бетону | Об’єм виробу, м³ | Вага, т |
| ПБК 102.12.32-8-12К7- 9К7 | 10180 | 1200 | 320 | С30/35 | 3.90 | 5.09 |
| ПБК 108.12.32-8-12К7- 9К7 | 10780 | С35/45 | 4.13 | 5.39 | ||
| ПБК 120.12.32-8-12К7- 9К7 | 11980 | 4.59 | 5.99 | |||
| ПБК 126.12.32-8-12К7- 9К7 | 12580 | 4.82 | 6.29 | |||
| ПБК 129.12.32-8-12К7- 9К7 | 12880 | 4.93 | 6.44 | |||
| ПБК 141.12.32-6-12К7- 9К7 | 14080 | 5.40 | 6.91 |
